Comment fonctionnent les presses électriques
Les presses électriques représentent le haut de gamme d’Alfamatic : des machines ultra-précises, fiables et polyvalentes. Elles offrent une force de poussée élevée (jusqu’à 300 kN) et un contrôle de travail précis et instantané.
La solution idéale pour de nombreux procédés industriels.
Regardez la vidéo pour découvrir leur fonctionnement.
Grande polyvalence d’application
Courber
Emboutir
Caler
Assembler
Riveter
Ébarber
Égrener
Tracer
Redresser
Riveter
Presser
Trancher
Comprimer
Pourquoi choisir les presses électriques Alfamatic
Contrôle actif du processus
Les mouvements sont constamment contrôlés en accélération, vitesse et position. Le contrôle actif de la position garantit une grande précision au point d’arrêt, optimisable avec un capteur de position externe micrométrique.
Productivité élevée
La course de la tige est minimisée : les cycles sont accélérés et les temps de traitement considérablement réduits.
Flexibilité d’application
Des cycles de travail complexes sont facilement programmables, avec des paramètres enregistrés et indépendants.
Longue durée de vie
La combinaison de composants mécaniques avancés assure une durabilité prolongée même en cas de contrainte.
Faible coût de gestion
La consommation d’énergie est limitée à la phase de traitement, optimisant l’efficacité énergétique.

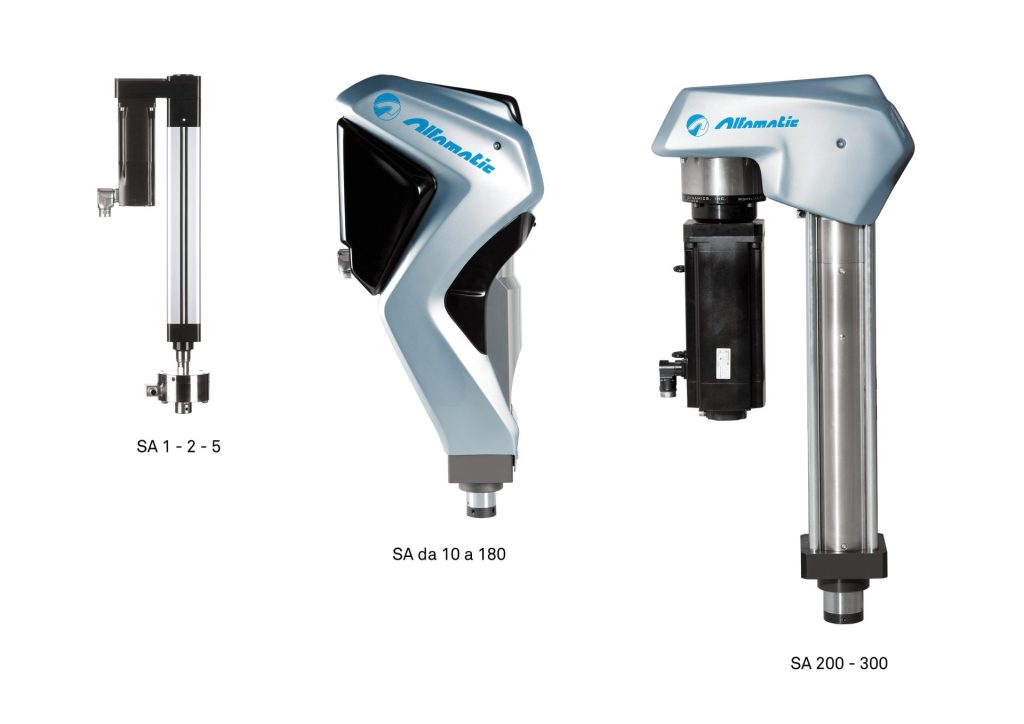

LE VÉRIN ÉLECTRIQUE
Présent dans les quatre versions de presses Alfamatic, il est le cœur du système :
développant une force de 0,05 à 300 kN
Sa technologie assure une grande résistance, un faible bruit et de faibles vibrations.
La force et la vitesse maximales dépendent du rapport de transmission.
Dans certains cas, cela permet de modifier ultérieurement les caractéristiques de la presse pour en augmenter ou en réduire la force.
Basé sur la technologie à galets satellites (la meilleure disponible), le vérin permet d’effectuer les opérations les plus exigeantes avec une précision au centième de millimètre.
LE PRESS-RIGHT
C’est l’outil qui supervise le fonctionnement de la presse et permet un contrôle qualité à 100 % de la production. C’est le cerveau du système.
Connecté à un capteur de position de type resolver et un capteur de force à jauge de contrainte (idéal pour les opérations de pressage).
Il suit la courbe position/force en continu et la valide dans une plage de tolérance définie.
Il gère directement le mouvement du moteur, avec un contrôle précis des valeurs de force et de position.
Configurations structurelles
Les presses électriques sont disponibles en trois configurations différentes :

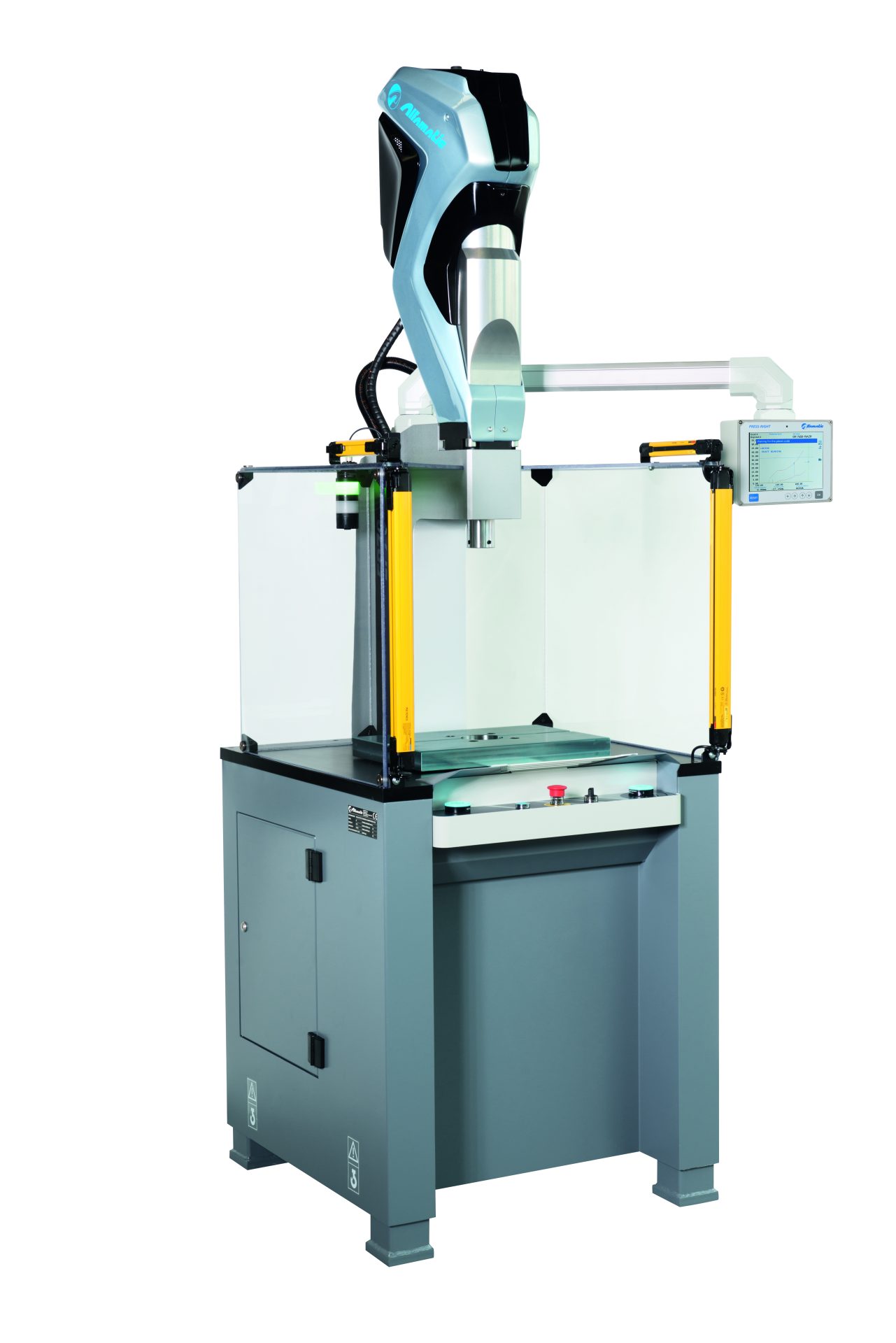

Structure en col de cygne
Structure monolithique en C à faible flexion.
Cette structure est idéale lorsqu’un espace transversal est requis.
Fabriquée en acier Fe 430 B UNI 7070.
Les surfaces sont protégées par une peinture multicouche haute résistance.
Disponible avec des forces de poussée jusqu’à 100 kN.
Structure des colonnes
Structure à 4 colonnes à faible déflexion.
Structure en acier Fe 430 B UNI 7070.
Plaques supérieures et inférieures protégées par une finition brunie.
Colonnes chromées épaisses.
Disponible avec des forces de poussée jusqu’à 300 kN.
Structure de colonne avec plaque mobile
Structure à quatre colonnes à faible déflexion avec plaque intermédiaire guidée et mobile.
Structure en acier Fe 430 B UNI 7070.
Plaques supérieure, inférieure et intermédiaire protégées par une finition brunie.
Colonnes épaisses chromées.
Plaque intermédiaire équipée d’un dispositif antichute à commande pneumatique.
Disponible avec des forces de poussée jusqu’à 300 kN.
SÉCURITÉ – PROTECTIONS ANTI-ACCIDENTS
Les presses électriques Alfamatic sont conformes aux normes de sécurité CE les plus strictes.
La version standard est équipée de barrières photoélectriques et de protections périmétriques en Lexan®.
Une paire de barrières photoélectriques supplémentaires, placées en haut de la zone de travail, assure l’accessibilité visuelle et à la pièce.
La presse s’active en appuyant sur la commande bimanuelle.
Une fois le cycle lancé, l’opérateur peut relâcher les boutons et la presse continue automatiquement jusqu’à ce que les paramètres prédéfinis pour la pièce soient atteints.
Les presses électriques Alfamatic sont conformes aux normes de sécurité CE les plus strictes.
La version CA est équipée d’un portillon avant à commande pneumatique et de protections périmétriques en Lexan®.
Ce type de protection est particulièrement adapté aux opérations comportant un risque d’éjection de la pièce pendant la phase de pressage.
La presse s’active en appuyant sur la commande bimanuelle.
Une fois le cycle lancé, l’opérateur peut relâcher les boutons et la presse continue automatiquement son travail jusqu’à ce que les paramètres prédéfinis pour la pièce soient atteints.
CARACTÉRISTIQUES CLÉS
CARACTÉRISTIQUES CLÉS
CARACTÉRISTIQUES CLÉS
Equipé de pieds réglables (hauteur à déterminer lors de la commande).
Intégré sur le côté droit de la table, facilement accessible pour l'inspection et l'entretien.
Pour commander la presse et contrôler les paramètres de fonctionnement. Il est doté de boutons tactiles pour une simplicité d'utilisation optimale:
- • Commande tactile à deux mains
- • Appuyez sur le bouton de réinitialisation
- • Bouton d'urgence
- • Sélecteur de sécurité
Fabriqué en acier Fe 430 B UNI 7070 avec surface rectifiée. Équipé de rainures en T pour la fixation du moule.
Avec protections périmétriques en Lexan® et partie avant à accès libre, protégée par des barrières immatérielles (photoélectriques ; conformes aux réglementations CE en vigueur).
- • Barrière photoélectrique supérieure
- • Protection périmétrique en Lexan®
- • Barrière photoélectrique latérale
- • A C, monolithique, en acier Fe 430 B UNI 7070
- • 4 colonnes avec plaque supérieure et inférieure en acier Fe 430 B UNI 7070 et colonnes porteuses en acier chromé C45
Disponibles avec des forces de poussée allant de 1 à 300 kN. Selon la taille, ils sont équipés d'une vis à rouleaux ou à billes. Les modèles 1, 2 et 5 sont équipés d'un capteur de force externe situé à l'extrémité de la tige.
Accessoires et options
Cellule de charge externe
La cellule de charge externe HPT permet la mesure précise de petites forces, étendant encore la polyvalence des vérins électriques Alfamatic.
Sonde micrométrique externe
Il permet de mesurer, avec une précision micrométrique, la position réelle de l’outil par rapport à un point de référence sur la pièce, en éliminant les imprécisions dues aux jeux et aux déformations de la structure.
Feu de circulation pour l'accès à la zone de travail
Voyant d’avertissement d’accessibilité de la zone de travail. Un voyant indique que la presse est à l’arrêt et que la zone de travail est accessible. Il évite les arrêts de la machine dus à l’activation accidentelle des barrières pendant le mouvement de la tige.
Éclairage
Permet une meilleure visibilité de la zone de travail.
Graisse lubrifiante
Graisse lubrifiante spécifique pour presses à vis à rouleaux satellites.
Pompe à graisse
Il permet, à travers le trou de graissage, l’ajout de graisse à l’intérieur de l’écrou de l’actionneur électrique.
RFID
Gamme et spécifications techniques
| EP1 | EP2 | EP5 | EP10 | EP15 | EP25 | EP50 | EP70 | EP100 | EP120 | EP150 | EP180 | EP200 | EP300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Force nominale (kN) | 1 | 2 | 5 | 10 | 15 | 25 | 50 | 70 | 100 | 120 | 150 | 180 | 200 | 300 |
| Vitesse maximale (mm/s) | 250 | 250 | 250 | 250 | 180 | 100 | 250 | 180 | 100 | 125 | 105 | 83 | 150 | 100 |
| Répétabilité à charge constante (± mm) | 0,04 | 0,01 | ||||||||||||
| Précision de la force mesurée (± F.S.) | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 1% | 0,7% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% |
| Précision du système anti-rotation | 0,7° | 1° | ||||||||||||
| Direction de la mesure | bi-directionnelle (en traction et poussée) | poussée | ||||||||||||
| Course (mm) | 280 | 280 | 280 | 300 420 | 300 420 | 300 420 | 250 420 | 250 420 | 250 420 | 250 420 | 250 420 | 250 420 | 420 | 420 |
| Capteur de force (cellule de charge) | externe | interne | ||||||||||||
| Frein de stationnement | de série | |||||||||||||
| Technologie de fabrication de la vis | à recirculation de billes | à rouleaux satellites | ||||||||||||
| Durée moyenne de la vis (en millions de cycles) | 20 | 20 | 20 | 30 | 15 | 15 | 30 | 15 | 10 | 30 | 20 | 15 | 30 | 15 |
| Outil de mesure et de contrôle | Press-Right | |||||||||||||
